بدلیل توجه ارزشمند مهندسین معمار به فضای داخلی ساختمان (interior design) و نیاز به داشتن ستون. کمتر در نقشه معماری ساختمان، اقبال به سمت سقف دو طرفه (Two-way Slab) از جمله سقف وافل، دال مجوف و دال مشبک بسیار افزایش یافته است.

   از این رو جامعه مهندسی کشور در صدد مرتفع کردن این نیاز برآمد که نتیجه آن اجرای سقف . بیشمار وافل (Waffle Slab)، سقف یوبوت (U-Boot Slab) و کوبیاکس (Cobiax) بود. به طور کلی سقف وافل نسبت به سقف . مرسوم تیرچه-قالب لایت فرم (joist Ribbed Slab) برتری زیادی دارد. از این رو با یاری بخش فنی و پیمانکاری عمرانی نیاز است که این محصولات بیشتر در فرایند ساخت کشور ورود کند.

دو مزیت اصلی قالب وافل و سقف وافل:

• افزایش تعداد پارکینگ پلان معماری با حذف یا کم کردن تعداد ستون پلان

• ایجاد دهانه بلند (فاصله ستون به ستون بلندتر از 10 متر البته بدون ارتعاش و لرزه در اثر رفت و آمد افراد)

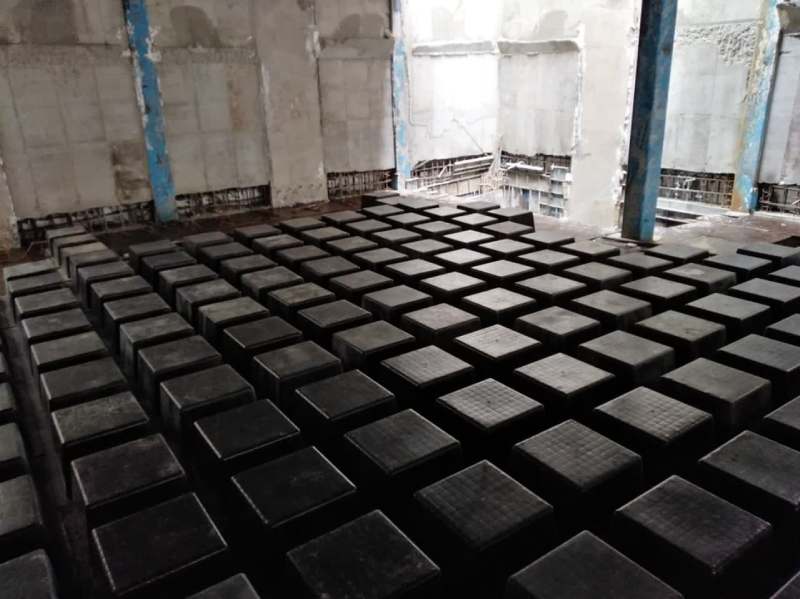

    عکس فوق نمای پروژه وافل اجرا شده با وافل 90x90 cm به ارتفاع 30 سانتمیتر (با نام تجاری قالب وافل اسکای دام (SkyDome Waffle Form)) می باشد (اجرا شده در استرالیا) که بجهت فواصل بلند دهانه این سازه (فاصله آکس به آکس ستون ) که در حدود 12 متر مورد استفاده قرار گرفته است.

امکان اجرای چه دهانه با قالب وافل 80*80 ارتفاع 28 سانتی وجود دارد؟

    امکان اجرای این دهانه با قالب وافل 80*80 ارتفاع 28 سانتی نیز وجود دارد ولی بعد از اتمام پروژه سقف وافل و حضور ساکنین در ساختمان، بدلیل عرض ریب (عرض تیرچه سقف وافل) کمتر قالب وافل 80*80 نسبت به قالب وافل 90*90 لرزش سقف بالا رفته و کیفیت سکونت کاهش می یابد در حالیکه از نظر سازه ای هیچگونه ایرادی در نرم افزار طراحی سقف SAFE بوجود نمی آید.

تنها با بررسی فرکانس سقف وافل (Waffle Slab Frequency) امکان شبیه سازی لرزش سقف وافل در حین سکونت ساکنین وجود دارد که معمولا توسط بسیاری از طراحان سازه مورد بی توجهی و اغماض قرار میگیرد.

 یکی از مهمترین ایرادات سقف وافل و انتخاب نوع و ابعاد قالب وافل همین موضوع است. در ابتدای طراحی، اگر طرح بدون تجربه قبلی انجام گیرد، قالب وافل انتخابی می تواند در نهایت منجر به عدم رضایت کارفرما بگردد.

  دیتیل قالب وافل 90*90 به ارتفاع 30 سانتیمتر با عرض تیرچه (Rib Width) 20 سانتیمتری در زیر نمایش داده شده است:

شرکت بتن بسپار صنعت نیز با استفاده از قالب وافل (Waffle slab mold) نمونه کار اجرایی زیادی را در سراسر ایران، هم در زمینه تامین قالب وافل و هم در زمینه اجرا سقف وافل انجام داده است که نمونه ای از آن در تصاویر زیر ارائه شده است.

   پروژه زیر در خیابان آجودانیه، تهران انجام شده است و دغدغه اصلی کارفرما ایجاد دهانه 15 متری در این پروژه بود. استفاده از قالب وافل 90*90 با ارتفاع 30 سانتیمتر و تمام شده سقف وافل 40 سانتیمتر با عرض ریب 20 سانتیمتری در دستور کار قرار گرفت (عرض ریب قالب وافل در قسمت پایین قالب وافل معمولا در بازار حدود 12 الی 14 سانتمیتر است) و دهانه بلند 12 متری و 15 متری و در نتیجه نقشه معماری بینظیری در این پروژه حاصل شد.

    قالب وافل (waffle slab mold) گزینه بسیار مناسبی جهت اجرای دهانه بلند (فواصل ستون به ستون بلند) در کنار ایجاد نقشه معماری خاص و زیبا می باشد. جهت آشنایی بیشتر شما خوانندگان عزیز با دیتیل میلگردگذاری سقف وافل و استفاده از سایز مناسب قالب وافل نمونه ای از طراحی سقف وافل که از قالب وافل 75x75 به ارتفاع 30 سانتیمتر انجام شده است را می بینید:

مزیت سقف وافل نسبت به سقف تیرچه-یونولیت:

    1- اجرای سازه سقف وافل با دهانه آزاد ستون تا ستون تا 15 متر و بار زنده تا 400 کیلوگرم بر متر مربع (با توجه به عرض ریب یا تیرچه قالب وافل)

    2- قالب وافل با دوام با قابلیت تا 30 بار استفاده در بتن ریزی

جهت تضمین کیفیت قالب وافل تولید شده در شرکت بتن بسپار، در هنگام خرید قالب وافل، به مدت یکسال گارانتی شکستگی می باشند و در این بازه زمانی چنانچه قالب وافل شکسته شود، تعویض انجام خواهد شد.

قابل ذکر است که پس از اجرای بسیاری پروژه سقف وافل در اقصی نقاط ایران و خاورمیانه، عدد و تعداد شکستگی قالب وافل تولید شرکت بتن بسپار صنعت حدودا 10 درصد بوده و تمامی مشتریان شرکت تا کنون از تعویض قالب شکسته رضایت کامل را داشته اند. بعبارتی شرکت بتن بسپار این 10 الی 15 درصد تعویض قالب وافل شکسته با قالب وافل نو را بعنوان اعتبار (Credit) به مشتریان خود ارائه می کند تا بتواند نامی معتبر و احترامی هر چند کوچک به اعتماد مشتریان عزیز داشته باشد.

    3-عدم نیاز به قطعات مدفون در بتن که هزینه بر و غیراقتصادی هستند نظیر بلوک مورد استفاده در سایر سیستم دال مجوف ( یوبوت و کوبیاکس )

    4-عدم نیاز به روغن کاری (بتن به سطح قالبها نمی چسبد لذا سطح بتن نمای بسیار مناسبی را ارائه میدهد). البته که استفاده از روغن پایه آب همیشه کمک کننده است

   5-خاصیت  آکوستیک (جاذب و مستهلک کننده صوت) این نوع سازه سقف مناسب برای سالن . اجتماعات و محیط . پر ازدحام و پر سر و صداست.

     6-مصرف کمتر بتن و آرماتور در نتیجه کاهش وزن سازه و به تبع کاهش قابل توجه هزینه . اجرایی در مقایسه با سایر روش . مشابه

در مراحل مختلف طراحی سقف وافل (Waffle Slab)، احتمال زیاد نیاز به دیتیل قالب . وافل (waffle mold details) توسط محاسب سازه زیاد می باشد از این رو دیتیل . زیر جهت راحتی در امر انتخاب و طراحی سقف وافل (waffle slab structural design) ارائه شده است.

 منحصر به فردترین قالب وافل موجود در بازار ایران برای اجرای سقف وافل با دهانه بلندتر از 12 متر را می توان قالب وافل 90*90 با عرض ریب 20 سانتی و ارتفاع قالب وافل 30 و 40 سانتی در نظر گرفت.

 امکان اجرای دهانه

قالب وافل منحصر به فرد شرکت بتن بسپار، قالب اسکای دام 90*90 در ارتفاع 30 و 40 سانتیمتر چیست؟

منحصر به فردترین قالب وافل تولیدی شرکت بتن بسپار قالب. وافل دو طرفه 90*90 به ارتفاع 30 و 40 سانتیمتر می باشند مه دارای عرض ریب یا تیرچه 20 سانتیمتر می باشند. دیتیل این نوع قالب وافل را در ابتدای این مقاله ملاحظه فرمودید.

سقف وافل در قیاس با دیگر سقف ها هم از لحاظ فنی و  هم از لحاظ اقتصادی برتری . زیادی دارد. استفاده از قالب وافل باعث اجرای سریع و راحت سقف وافل و برتری محسوس سقف با  قالب وافل نسبت به دیگر سیستم . سقف می شود. دلیل برتری سقف وافل نسبت به دیگر سقف . دال مجوف ،  حذف بتن سطح زیرین در نقش کاور میلگرد است. سقف وافل با حذف بتن زیرین باعث کاهش بار مرده سقف وافل می گردد که یکی از فاکتور. مهم در ایجاد دهانه . بلند در سقف وافل می باشد.

قالب وافل استفاده شده در سقف وافل به دلیل غیر ماندگاری  قالب . وافل مفید می باشد به این معنی که قالب وافل سقف را می توان برای حداقل 30 سقف مورد استفاده قرار داد.

برای اطلاع از خدمات طراحی سقف وافل و یا فروش  قالب وافل و اجاره قالب وافل یک طرفه و دوطرفه در خدمت شما هستیم.

جهت مشاوره و فروش و دریافت به روز ترین لیست قیمت با ما در تماس باشید:

09129216960

09106730326

مقایسه سقف وافل و سقف کوبیاکس و یوبوت

در مقایسه سقف وافل و سقف موسوم به کوبیاکس و یوبوت می توان گفت که قالب وافل بدلیل عدم ماندگاری به این معنی که با یک بار هزینه برای تعداد زیادی سقف وافل (بیش از 30سقف) قابل استفاده است ولی در سقف کوبیاکس و یوبوت قالب در سقف مدفون شده و برای هر سقف می بایست مجموعه قالب.ی خریداری شود به این معنی که به عنوان مثال در یک ساختمان با حدود 1000 متر مربع شامل 5 طبقه حدود 300 قالب وافل مورد نیاز است در حالی که تعداد قالب یوبوت مورد نیاز برای همین ساختمان در حدود 2000 عدد می باشد ضمن اینکه قالب وافل در سقف وافل را می توان برای تمامی سقف ها استفاده نمود در حالی که قالب یوبوت در سقف دفن می گردد و اصطلاحا ماندگار است.

استفاده از گیره  (U شکل) ساخته شده برای اتصال محل تماس قالب وافل

وافل یک طرفه و وافل دو طرفه

سقف وافل یک طرفه و سقف وافل دو طرفه در عین تشابه کلمه، تفاوت بسیار زیادی دارند.  قالب وافل یک طرفه شباهت زیادی به سقف تیرچه یونولیت دارد و که همان سقف با تیرچه درجا می باشد که عملکردی یک طرفه دارد. بعبارت دیگر باربر موجود روی سقف یک طرفه به دو تیر از چهار تیر پیرامونی سقف وافل یک طرفه منتقل می شود. سقف وافل دوطرفه  که عملکرد دو طرفه دارد و عملکرد دو طرفه منجر به باربری تمامی تیر. پیرامون هر سقف می شود. به طور کلی در مورد سقف وافل یک طرفه و دوطرفه می توان گفت سقف وافل یک طرفه نسبت به سقف وافل دوطرفه  ارزان تر (میلگرد و بتن کمتر) ولی از لحاظ فنی دارای عملکردی ضعیف تر است. لذا استفاده از قالب وافل دوطرفه در سقف وافل با فواصل ستون زیاد و همچنین و ستون گذاری نامنظم نسبت به سقف وافل یک طرفه مناسب تر می باشد.

مزایای سقف وافل (Waffle Slab) نسبت به سقف یوبوت و دال تخت:

waffle Slab advantages over other ceiling system

پیش از آن که درباره معایب سقف . وافل  صحبت کنیم اجازه دهید کمی درباره سقف وافل و قالب . آن بحث کنیم. با توجه به اینکه در صنعت ساخت ایران سقف. وافل چند سالی است که با اقبال مهندسان مواجه شده است لازم دیده شده درباره این سقف ها توضیحاتی در این مقاله به قلم تحریر درآورده شود. همانطور که مطلع هستید سقف . وافل در رده دال. بتنی با عملکرد دو طرفه (Two-way Slabs) طبقه بندی شده و می‌تواند مزیت .ی را نسبت به انواع دیگر سقف ها ایجاد کند. یکی از الزامات اجرایی این سقف‌ها قالب . وافل می باشد که خرید این قالب‌ها هزینه‌ معقولی را به پیمانکاران تحمیل می نماید. متناسب با ضخامت سقف در نقشه . محاسباتی انواع قالب . وافل از ازتفاع ۱۸ تا ۴۰ سانتیمتر تولید و روانه بازار شده است. سقف. وافل اصطلاحاً به رد. از دال . بتنی اطلاق می‌شود که این دال‌ها با تیرچه . بتنی متعامد بر هم تقویت شده است که این تیرچه . متعامد به صورت درجا اجرا شده و از قالب. موقت برای این منظور بهره برده می شود. روش اجرا به این صورت است که ابتدا قالب بندی سقف به صورت کامل با کمک تخته کوبی با یا قالب . فلزی انجام شده و روی این قالب ها  قالب . وافل جایگذاری می گردد . با آرماتوربندی و بتن ریزی عملیات اجرایی سقف پایان می یابد و پس از گذراندن مدت زمان گیرش بتن قالب برداری انجام می گردد.

اگر بخواهیم مزایای سقف وافل را نسبت به سقف دو طرفه متناظر بسنجیم شامل موارد زیر می گردد:

 1) امکان ایجاد دهانه بلند (فاصله ستون به ستون حداقل 7 متری) با تعداد ستون کمتر (در نتیجه تامین پارکینگ بیشتر)

2) ظرفیت باربری بالاتر سقف وافل نسبت به سقف . دیگر

3) مصرف بتن و میلگرد کمتر (در نتیجه کاهش بار مرده  Dead Loadسقف وافل)

4) ظرفیت مناسب سقف وافل در کنترل ارتعاش (Vibration Control Capacity)

5) نمای زیبای سقف وافل در صورت اجرای اکسپوز یا بتن نما (Exposed view)

6) وزن سبک سقف وافل که منجر به بهبود عملکرد لرزه ای (Seismic Performance) سازه می گردد.

7) زیرسازی به نسبت سبک تر و راحت تر نسبت به سقف دال، سقف یوبوت، سقف بابل دک و دیگر سقف وافل با عملکرد دو طرفه (Two-way Slab)

اما اگر از عیوب سقف وافل نیز بحث به میان آید شاید مهمترین ضعف سقف وافل :

1) عدم رفتار سازه ای مناسب در مناطق بسیار بادخیز می باشد (که این مناطق در ایران به ندرت وجود دارد منظور مناطقی است که هر سال تجربه طوفان سهمگین یا تورنادو را تجربه می کنند مانند فلوریدای آمریکا)

قالب. وافل دو طرفه 90x90 به ارتفاع 30 سانتیمتر (90x90x30 cm) با عرض ریب (Rib) 20 سانتی مناسب دهانه . بلندتر از 12 متر

آیا اجاره قالب وافل به صرفه است؟

برای پیمانکاران خرید قالب وافل مناسب تر است یا اجاره آنها؟ با توجه به اینکه قالب . وافل از روش تزریق متریال پلی اتیلن یا پلی پروپیلن تولید می‌شوند امکان تولید این قالب ها با مقاومت بالا ایجاد می‌شود. متاسفانه ساخت این قالب ها با هزینه بالایی همراه است و از سوی دیگر عمر مفید قالب . وافل چیزی در حدود 30 بار استفاده در نظر گرفته می شود. بعد از مدتی در اثر اجرا دچار فرسایش و  تخریب می‌شوند که شرکت بتن بسپار این امر را وظیفه خود میداند که قالب. شکسته وافل را با قالب. نو به طور تضمینی و درج در فاکتور گارانتی کرده و در صورت رضایت مشتری قالب. شکسته را باز پس گرفته و بازتولید آنها را در دستور کار قرار دهد.

با یک مثال عددی این مقایسه را انجام میدهیم تا بهتر موضوع خرید قالب وافل یا اجاره قالب وافل مورد واکاوی قرار گیرد:

فرض کنید ساختمانی با مساحت هر سقف 250 متر مربع در 8 طبقه در دست اجرا باشد. با توجه به تجربه حدودا 75 درصد مساحت سقف نیاز به پوشش توسط قالب وافل داشته و ما بقی 25 درصد را باشوها، عرض تیرها، سر ستون ها (Column Drops) را تشکیل می دهند. اگر از مرسوم ترین قالب وافل موجود بازار یعنی قالب وافل 80x80x28 cm جهت اجرای این سقف استفاده شود تعداد مورد نیاز قالب . وافل جهت اجرای این سقف حدودا 300 عدد قالب وافل 80*80 نیاز دارد. گفتنی است که اجرای دهانه (فاصله ستون تا ستون) 10 متری با قالب . وافل 80*80 امری بسیار مرسوم است و طراحان شرکت بتن بسپار صنعت براحتی نقشه .ی با مشخصات فوق الذکر را برای مشتریان و کارفرمایان طراحی می کنند.

خرید این تعداد قالب وافل هم اکنون و در زمان نگارش مقاله با فی هر عدد قالب وافل 340،000 تومان مبلغ

   تومان 102،000،000 = 390،000 * 300     هزینه خرید قالب وافل

پس از اجرای 8 سقف با قالب . وافل فوق، که معمولا کمتر از یکسال زمان نیاز دارد، شرکت بتن بسپار متعهد میگردد که قالب . شکسته را گارانتی نموده و با درصد توافقی با مشتری قالب . وافل شکسته شده را نوسازی نماید. بعد از فرایند نوسازی و قالب . وافل 8 سقف استفاده شده را بقیمت 50 درصد می توان به فروش رساند که در اکثر موارد با توجه به کیفیت قالب وافل، کارفرما معمولا از فروش قالبها صرف نظر کرده و آن ها را برای پروژه بعدی دپو می کند.

با فرض فروش قالب وافل بعنوان وافل دسته دوم، حداقل 50،000،000 تومان به جیب مشتری برگردانده خواهد شد و مشتری تنها با صرف 50،000،000 تومان تمام 8 سقف را اجرا کرده است.

اگر قرار بود همین سقف را با بلو یونولیتی 2 متری اجرا نمود، برای اجرای هر سقف حداقل 200 شاخه یونولیت مورد نیاز است که با توجه به قیمت 110،000 تومانی هر شاخه یونولیت دو متری، هزینه خرید یونولیت برای هر سقف حداقل 20،000،000 تومان بود که تنها با اجرای 3 سقف با قالب وافل می توان هزینه خرید قالب وافل را سر به سر نمود.

حال فرض کنید که این قالب وافل و این تعداد قالب وافل قرار است از شرکت X اجاره گردد

     با توجه به قیمت اجاره قالب وافل در زمان نگارش مقاله به قیمت حداقل مترمربعی 100،000 تومان این پروژه نیاز به اجاره حداقل 180 متر قالب وافل دارد که با یک حساب ساده به عدد 18،000،000 تومان بابت اجاره هر سقف خواهیم رسید که با توجه به 8 سقف مبلغی بالغ بر 144،000،000 تومان بابت اجاره این تعداد قالب وافل هزینه می شود در حالیکه اگر قالب . وافل از ابتدا خریداری شده بود و در ن.ت بعنوان دسته دوم به فروش رسیده بود فقط و فقط 50،000،000 تومان هزینه شده بود.

در هنگام خرید قالب وافل، بحث در مورد چک تضمین، نحوه جریمه شکستگی قالب. وافل اجاره شده بعد از اجرای 8 سقف خبری نیست.

اما نکاتی که در هنگام خرید قالب وافل از تولیدکننده مورد نظر قرار نمی گیرد:

• امکان عودت قالبها بعنوان قالب دسته دوم و قالب وافل کارکرده
• گارانتی یکساله قالب. شکسته شده
• امکان عودت قالب. وافل سایز 80 و بازتولید قالب وافل سایز 60 با مواد عودت داده شده

1- منظور از قالب وافل 60*60 سانتیمتری به ارتفاع 30 سانتیمتر چیست؟

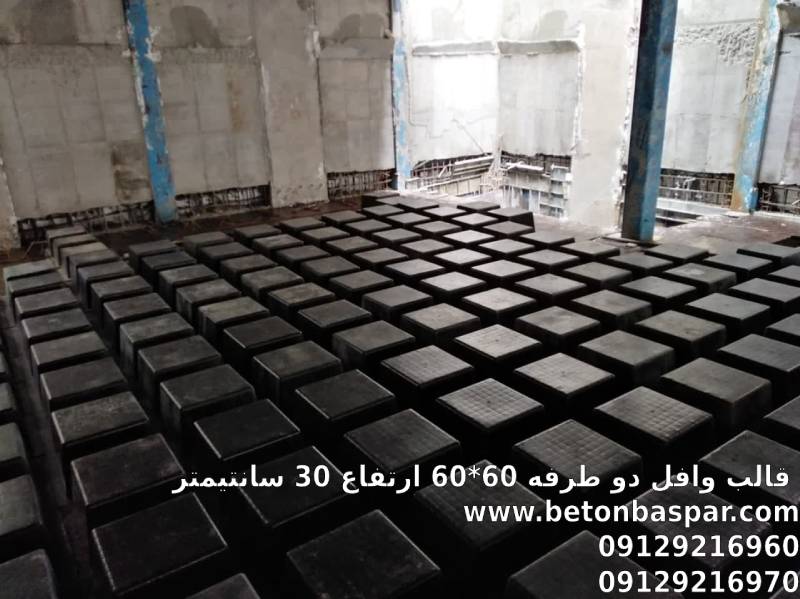

در تصویر زیر قالب وافل 60*60*30 سانتیمتری مورد استفاده در سقف وافل ارائه شده است.

خرید سقف وافل یک طرفه:

قالب سقف وافل یکطرفه با قالب مستطیل شکل اجرا می شود.وبه شکل دال یکطرفه عمل میکند واز نظر اقتصادی گزینه ی بهتری نسبت به تیرچه و یونولیت می باشد. وشما میتوانید آن را در چند پروژه استفاده کنید . در مرحله ی اول شما نیاز به طراحی سقف وافل دارید. مرحله بعد اجرای فونداسیون و ستون ها است. در این مرحله شما باید خرید قالب وافل انجام دهید.

در این نوع سقف، تیرچه‌ها در یک جهت قرار می‌گیرند. و به‌همین دلیل، مصرف میلگردها کمتر می شود . این همان چیزی است که باعث شده اجرای سقف به‌صورت یک طرفه به صرفه باشد. نوع یک طرفه این سقف، بیشتر در دهانه‌‌. کوتاه استفاده میشود.

خرید سقف وافل دوطرفه:

در سقف وافل دو طرفه، از قالب . مکعبی شکل استفاده می شود.که عملکردی مشابه دال دو طرفه دارند. یکی از انواع قالب‌. وافل، قالب وافل قفل دار است که در قسمت زیرین خود یک دستگیره دارد.که باعث میشود حمل ونقل ونصب آن راحت تر انجام شود. بااستفاده ازین قالب ها نتایجی باکیفیت وکاملا رضایت بخش را در پروژه . عمرانی خود تجربه کنید. قالب . وافل قفل دار موجب بهبود چشمگیر کیفیت اجرای سقف وافل میشود.  قیمت قالب وافل ها با توجه به ابعاد آن ها متفاوت است.

ویژگی خرید سقف وافل:

سقف وافل ویژگی . خاص و منحصر به فردی دارد . این سقف را نیز می توان به عنوان دالی تو خالی با قالب موقتی نیز در نظر گرفت که در صرفه جویی در بتن مصرفی بسیار کم هزینه هستند .برای معرفی ویژگی . سقف وافل ابتدا بهتر است به مزایای آن اشاره کنیم : این مزایا به عواملی  مانند اقتصادی بودن ، جنبه . فنی ، خرید و فروش انواع وافل پس از اتمام پروژه ، کاهش مصرف میلگرد وقیمت مناسب قالب وافل وسایر عوامل مرتبط بستگی دارد .

پس از آن ، به معایب موجود در این نوع سقف خواهیم پرداخت . سازه وافل با وجود مزایا.ی که دارد یکسری معایبی نیز دارد که آگاهی از آن ها برای استفاده کنندگان ضروری است . با این حال قبل از آن که به برسی معایب بپردازیم یهتر است مهم ترین تفاوت ویزگی . سقف وافل دوطرفه درمقایسه با سقف وافل یک طرفه را مرور کنیم .

ویژگی اجرا و خرید وافل دوطرفه نسبت به وافل یک طرفه :

در سقف وافل دو طرفه، تیرچه‌ها به ‌صورت متقاطع وعمود بر هم اجرا می شوند . و به دلیل عملکرد باربری در دو جهت امکان اجرای دهانه . بلندتری را فراهم می کنند . این سقف  در مقایسه با وافل یک طرفه استحکام و مقاومت  بیشتری دارد . در دهانه . بلند قیمت وافل دوطرفه نسبت به وافل یکطرفه بیشتر است . اما قیمت قالب وافل در این نوع سقف تفاوت چشمگیری با سایر انواع آن ندارد . این تفاوت جزئی در هزینه ها عمدتا به میزان مصرف مصالحی مانند بتن و میلگرد است .

اگر ضخامت دال به درستی انتخاب بشه سقف وافل دو طرفه در دهانه . برابر میتواند به صرفه تر باشد . توصیه می شود در طراحی سقف وافل از طراح بخواهید تا از قالب . استاندارد استفاده کند . این امرموجب می شود تا در فروش قالب ها با مشکلی مواجه نشوید .

مزایا و معایب اجرای سقف وافل و خرید قالب وافل :

اجرای هرنوع سیستم سقفی مزایا و معایبی دارد . هدف اصلی مهندسان و کارفرمایان برگزیدن یک سیستم سقفی جدید و کارآمد است . هدف اصلی این است که سقفی انتخاب شود که علاوه بر درنظر گرفتن صرفه اقتصادی بیشترین مزایا و کمترین معایب را داشته باشد.

 سقف وافل مزایایی چون اجرای آسان ، ایمنی کم خطر، سرعت بالا ، صرفه جویی اقتصادی و مقاومتی بالا دارد که در ادامه هریک از ویژگی ها را توضیح خواهیم داد.

مزایای سقف وافل :

قیمت اجرای سقف وافل از صفر تا صد به طور کلی پایین تر از سایر سیستم سقف دال و دال مجوف (Solid Sab) مانند یوبوت و کوبیاکس است .

زمان کمتری برای اجرای سقف وافل استفاده  اجرای این سیستم به ابزار کمتری نیاز دارد و فرایند آن ساده تر است .

نسبت به قالب‌ دائمی وزن کمتری دارد و سبک تر است .

در دهانه بزرگ استفاده میشود .

در مقایسه یا سایر سیستم  سقفی این نوع سقف از لحاظ سرعت اجرا و کیفیت عملکرد بهتری دارد .

این  نوع سقف در برابر حوادث طبیعی عملکرد بهتری از خود نشان می دهد .

با کاهش بار وارد برساختمان می توان از مقاطع کوچکتری استفاده کرد و تعداد و ابعاد تیر و ستون را کاهش داد.

یکنواختی مقطع دراین سطح آن را به بهتربن گزینه نزد معماران برای استفاده در فضا تجاری و پارکینگ تبدبل کرده است.

بعد از اینکه قالب ها پس ازاجرا از سقف خارج شدند ، قالب مورد استفاده در سقف وافل در دسته ی قالب غیرماندگار قرار میگیرند.

دیگر مزایای قالب وافل :

در حین انجام کار ایمنی مناسبی را برای کارگران فراهم می کند .

هم راستایی و گونیایی دقیق اجزا ، از جمله ویژگی .ی است که هنگام اجرای این سقف به وضوح دیده می شود .

استفاده از قالب . وافل قفل دار باعث جلوگیری از ریزش شیرابه بتن از میان قالب ها شده و این امر مزیت بیشتری را به سیستم اضافه می کند .

در سقف وافل بتن ریزی به طور یک پارچه اضافه می شود که این امر عملکرد سازه را به طور چشم گیری بهبود می بخشد

قالب‌ سقف وافل چند بار مصرف هستند . و پیمانکاران آن را بسیار بهینه معرفی می کنند .

سقف دارای ظاهر و نمای زیبا و جذاب است.

نسبت به سایر سبک . سقف ، حجم بتن و فولاد مصرفی کمتر است .

نمای زیرین دال در این نوع سقف به صورت شبکه ای دیده می شود .

دال وافل دارای مقاومت خوبی در برابر انقباض ناشی از جمع شدگی بتن است .

دارای محیطی امن و ایمنی مناسب برای کارگران می باشد .

معایب سقف وافل :

هزینه ی بالاتری  نسبت به سایر قالب ها دارد .

استفاده از دال وافل بر روی سطوح شیب دار با محدودیت .ی همراه است به طوری که در شیب .ی بالاتر از 30 در صد اجرای آن امکان پذیر نخواهد بود .

در سازه . کم طبقه هزینه ی تهیه قالب ها می تواند تاثیز بسیار چشمگیری بر مجموع هزینه . اجرایی داشته باشد .

هر نقشه ممکن است نیاز به قالبی متناسب با طراحی خود باشد .

طراحی سقف وافل با نرم‌افزار. etabs و safe:

طراحی سقف وافل با استفاده از نرم افزار . safe  وetabs  انجام می شود .  این دو برنامه مشخصات و وزن سقف را بر اساس حجم سقف مشخص میکنند . هنگام شروع به کار با این برنامه  نوع دال waffle انتخاب شود . با استفاده از این نرم‌افزار می‌توانید پارامتر . مختلفی مانند عمق ن.ی ، ضخامت دال فوقانی وعرض بالایی و پایینی تیرچه ها را تنظیم کنید .

نحوه طراحی سقف وافل :

در طراحی سقف وافل یک طرفه  و دو طرفه به چند نکته باید اشاره کرد :

رعایت فاصله ی مناسب بین تیرچه ها و دال فوقانی طبق مقررات ساختمانی الزامی است و این موضوع  به طور ویژه باید توسط تولید کنندگان قالب . وافل در نظر گزفته شود .برای اینکه طراحان دچار مشکل در خرید قالب وافل نشوند باید این موارد را رعایت کنند .

کنترل خیز سقف یکی از مهترین عوامل در طراحی سقف وافل محسوب میشود.

توجه به میزان انحراف سقف در برابر فشار . لرزه ای و بار . سنگین یکی از عوامل مهم در فرایند طراحی سقف وافل است .

در مقطع بحرانی برش . یک طرفه باید مطابق با استاندارد ها و ضوابط ذکر شده درآیین نامه طراحی و اجرا گردد.

برش‌. دوطرفه سقف وافل که با برش پانچ شناخته می شوند باید در نواحی سر ستون ها مورد برسی قرار گیرند این برسی به ویژه که دال به صورت مستقیم به ستون متصل است از اهمیت وحساسیت بیشتری برخوردار است.

کالکتورها و کوردها با انتقال موثر بار. لرزه ای به عناصر باربر قائم نقش تعیین کننده ای در طراحی سازه ای سقف . وافل ایفا می کنند.

نقاط بازشو در سقف باید از نظر برش به دقت توسط طراح مورد برسی قرار گیرند.

کنترل ارتعاش سقف نیز یکی از نکات مهم در فرایند طراحی سقف محسوب می شود.

مراحل اجرای سقف وافل و خرید قالب وافل :

اجرای سقف وافل در پنج مرحله  زیر صورت می گیرد :

مرحله اول : زیرسازی این سقف ها مشابه ی سقف . تیرچه بلوک است و به سادگی با استفاده ازجک . لوله یا فوطی انجام می شود.

مرحله دوم : قالب . وافل  طبق نقشه ی اجرایی بر روی جک ها و قوطی ها نصب می گردند.این قالب ها با استفاده از دوام بالا بدون نیاز به روغن کاری به راحتی جدا می شوند.

مرحله سوم : مرحله ی آرماتور بندی بر اساس نقشه سازه انجام می شود.به طوری که باید شبکه ای منظم از آرماتور. تیرچه ها برروی قالب ها اجرا شود.

مرحله چهارم : بتن ریزی سقف وافل بر اساس ضوابط مبحث نهم مقررات ملی ساختمان انجام میگیرد بااجرای صحیح ویبره ، فرآیند بتن ریزی به درستی و بدون بروز نقص انجام می شود.

مرحله پنجم : باز کردن قالب ها پس از گذشت زمان مورد نیاز، طبق ضوابط آیین نامه، انجام می گردد.

قیمت سقف وافل :

اصلی ترین هزینه در اجرای سقف وافل مربوط به خرید قالب . آن می باشد. بر اساس گفته . قبلی قالب . وافل دوطرفه به صورت تکی و قالب . یک طرفه بر اساس متر مربع به فروش می رسند.  همچنین قیمت قالب وافل با توجه به نوع مواد اولیه ونوع معمولی یا قفل دار بودن آن ها متفاوت است.

همچنین قالب . ما یکبار مصرف نیستند ومیتوان بدون کوچکترین مشکل یا ترک خوردگی چندین بار از آن استفاده کرد.

دستمزد اجرای سقف وافل و خرید قالب وافل :

یکسری عوامل مختلف دیگری وجود دارند که بر قیمت اجرای سقف وافل تاثیر می گذارند:

مصرف بتن، دیوار برشی، تعداد طبقات، ارتفاع ساختمان، پلان اجرای سقف وافل، طول دهانه  از سری عواملی هستند که در قیمت اجرای سقف دخالت دارند.
